【行业应用】光谱共焦位移传感器金属内壁轮廓扫描测量

2023-09-25


引言

光谱共焦位移传感器是一种高精度的光学测量仪器,能够实现非接触式的表面形貌测量。在工业生产、科学研究和质量控制等领域,对于金属内壁轮廓的精确测量具有重要意义。例如,在汽车行业发动机制造中,气缸内壁的轮廓精度直接影响发动机的性能和可靠性。因此,采用光谱共焦位移传感器进行金属内壁轮廓扫描测量具有很高的实用价值。

一、方法

我们采用的是创视智能光谱共焦位移传感器,它具有超快采样速度、超高重复精度、超高线性精度和超大测量角度。属内壁轮廓扫描测量方法主要包括以下步骤:

  1. 搭建测量场景

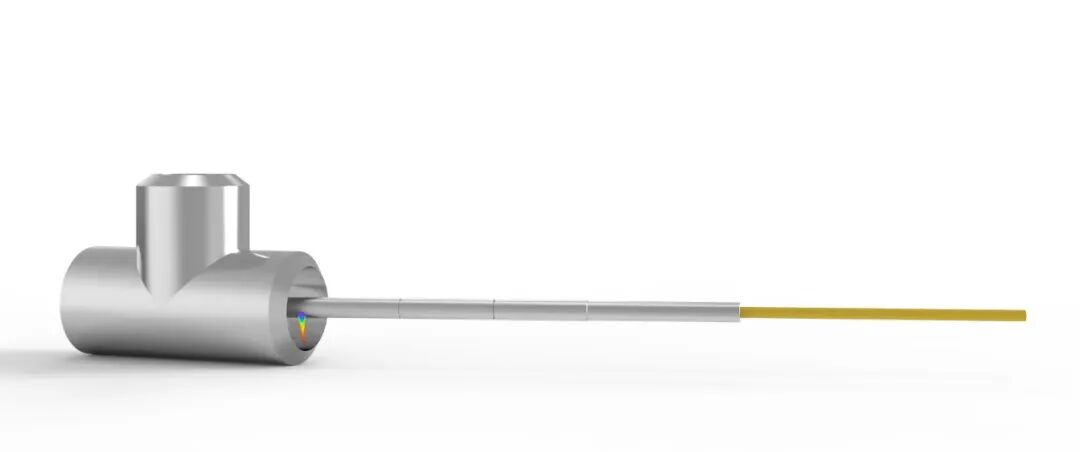

搭建光谱共焦位移传感器测量场景需要以下主要部件:运动控制系统、光谱共焦90°出光探头、控制器和计算机。

  1. 数据采集

在金属内壁轮廓扫描测量中,数据采集是关键步骤之一。具体步骤如下:

(1)将光谱共焦位移传感器与计算机连接,并设置测量参数,如输出数据方式、测量范围等;
(2)将待测金属内壁放置在运动控制系统中,确保内壁与探头距离在量程中心;
(3)启动运动控制系统,将探头沿待测金属内壁进行扫描,同时记录数据;
(4)将探头采集的数据进行数据处理和分析。以得出结果


二、应用

光谱共焦位移传感器在金属内壁轮廓扫描测量中具有广泛的应用,以下是几种典型应用:

  1. 尺寸测量

利用光谱共焦位移传感器可以精确地测量金属内壁的尺寸,如直径、圆度等。通过测量内壁不同位置的直径,可以评估内壁的形变和扭曲程度,进而评估加工质量。

  1. 表面形貌测量

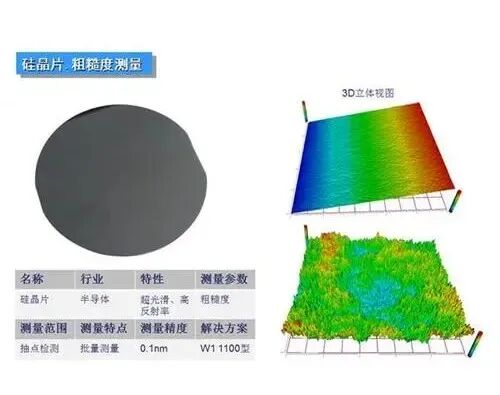

光谱共焦位移传感器可以高精度地测量金属内壁的表面形貌,如粗糙度、峰谷分布等。通过对表面形貌数据进行处理和分析,可以评估加工表面的质量,进而优化加工参数和提高加工效率。


结论

本文介绍了光谱共焦位移传感器金属内壁轮廓扫描测量的方法和应用。通过搭建测量系统、采集和处理数据以及应用案例的介绍,展示了光谱共焦位移传感器在金属内壁轮廓扫描测量中的优势和重要性。随着技术的不断发展和进步,创视智能光谱共焦位移传感器将会在更多领域得到广泛应用,为工业生产、科学研究和质量控制等领域带来更多便利和精确度。
