【行业应用】光谱共焦测量电机震动频率
2023-11-10
摘要:
光谱
共焦测量技术由于其高精度、允许被测表面有更大的倾斜角、测量速度快、实时性高、对被测表面状况要求低、以及高分辨率的独特优势,迅速成为工业测量的热门传感器,在生物医学、材料科学、半导体制造、表面工程研究、精密测量、3C电子等领域得到广泛应用。
0 引言

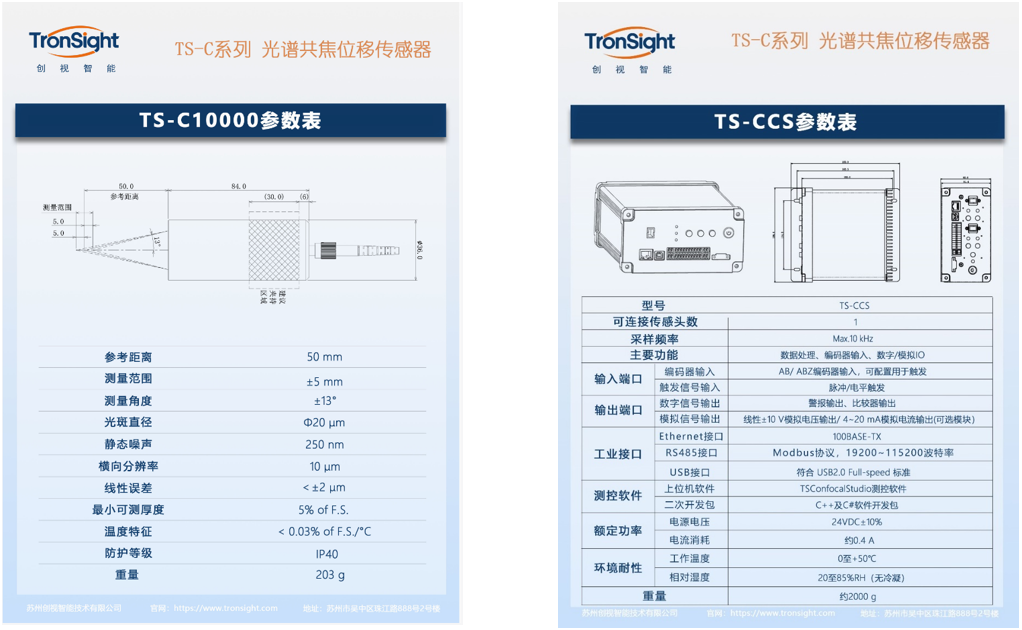

本次测量场景使用的是创视智能TS-C10000
光谱共焦
传感头和CCS控制器。TS-C系列
光谱共焦位移传感器
能够实现0.025µm的重复精度,±0.02% of F.S.的线性精度,10kHz的采样速度,以及±65°的测量角度,能够适应镜面、透明、半透明、膜层、金属粗糙面、多层玻璃等材料表面,支持485、USB、以太网、模拟量的数据传输接口。
1、电机振动测量
准备工作:

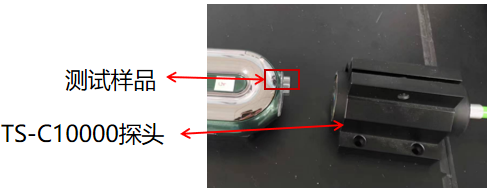

将光谱共焦位移传感器安装好,控制器器与电脑连接。打开数据采集软件,设置测试参数,例如采样频率、采样时间等开始测量:
测量需求:
测量样品(电机)的振动频率和幅度
测量方法:
找一个振动相对比较大的一个点,测试该点的振动频率和幅度。为了数据准确我们将重复测量三次。

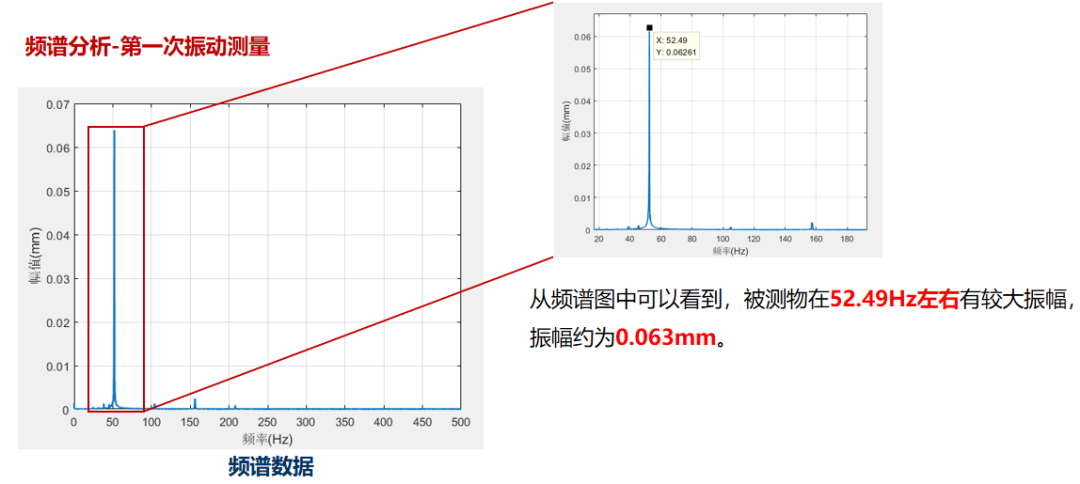

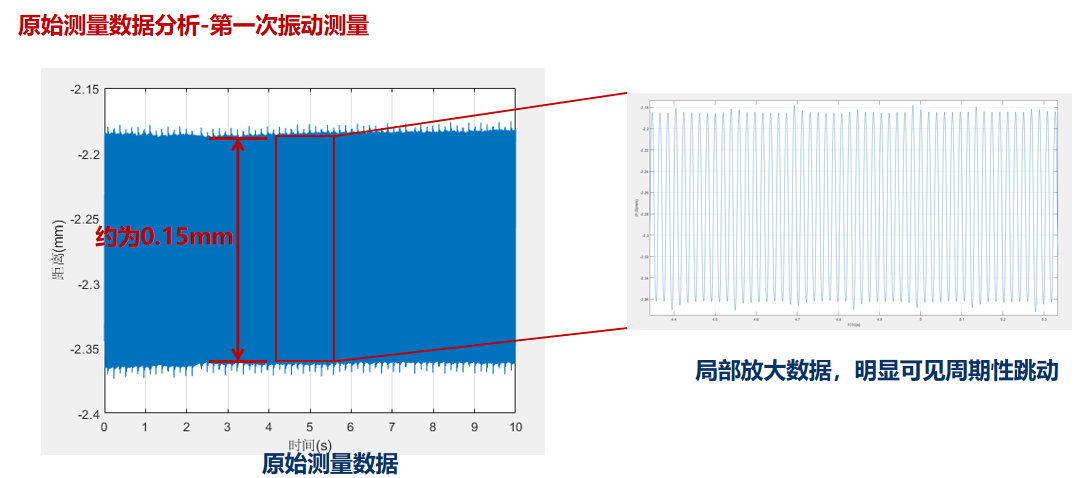

第一次振动测试数据和频谱分析:

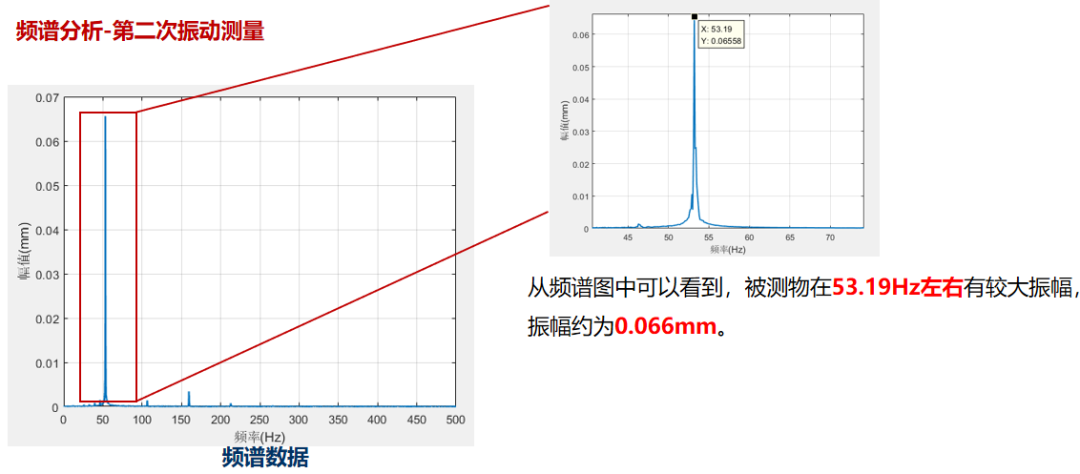

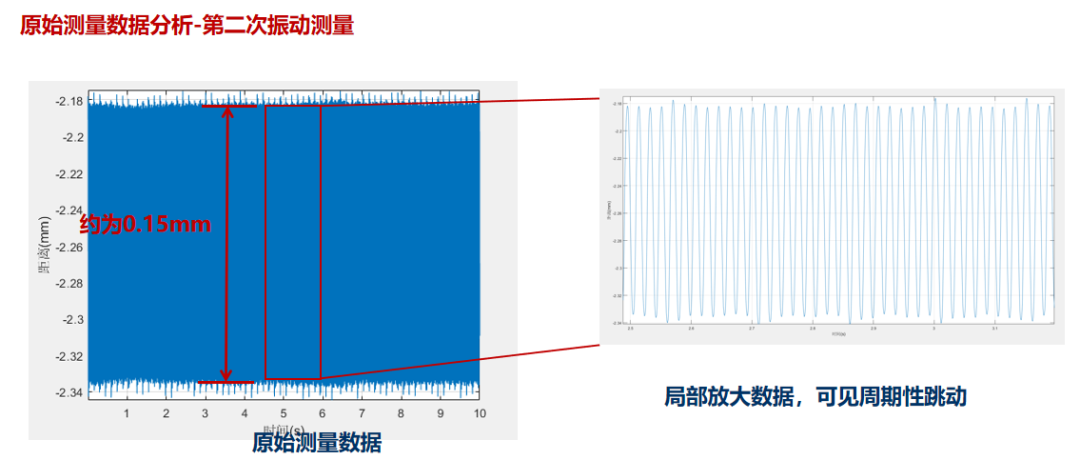

第二次
振动
测试数据和频谱
分析
:

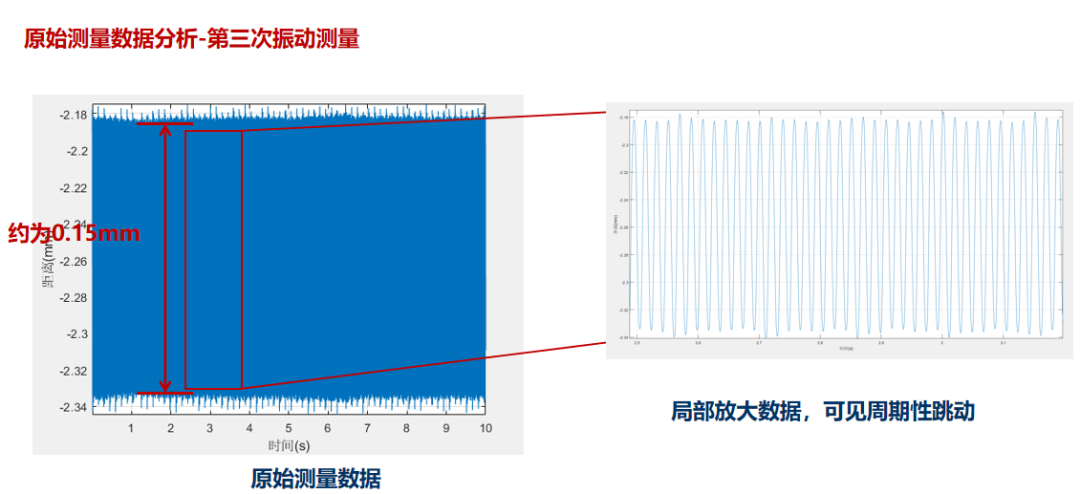

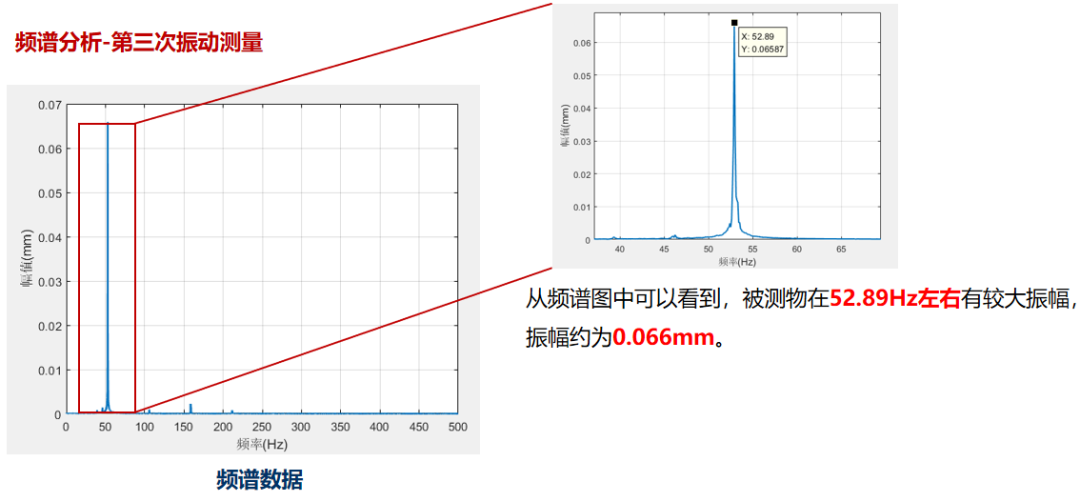

第三次
振动
测试数据和频谱
分析
:
2、最终测量结果分析
在使用C10000对被测物振动进行测量时,测量波形接近于正弦波形,无杂波干扰,通过频谱分析,能够有效提取最大振动幅值,三次测量幅值均位于53Hz左右,幅值约为0.066mm,重复性良好。推荐选型光谱共焦TS-C10000探头。
